電氣控制線路及故障電氣控制檢修

發布日期：2017-06-23

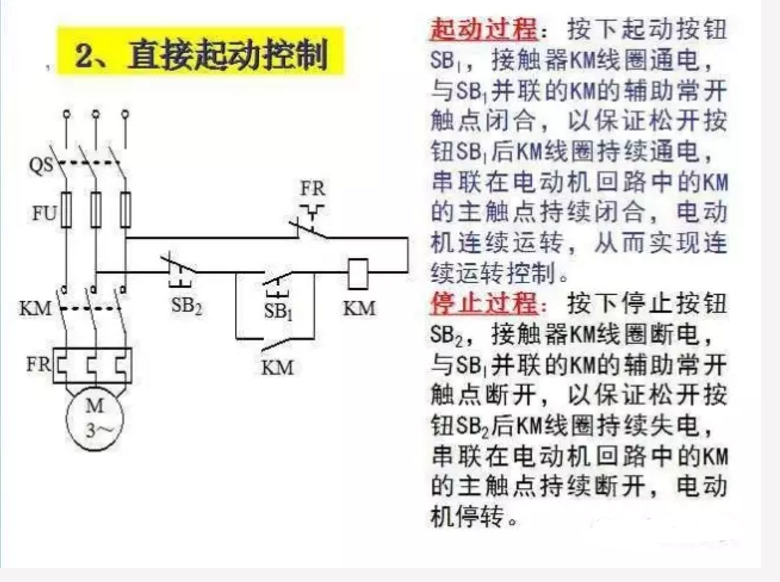

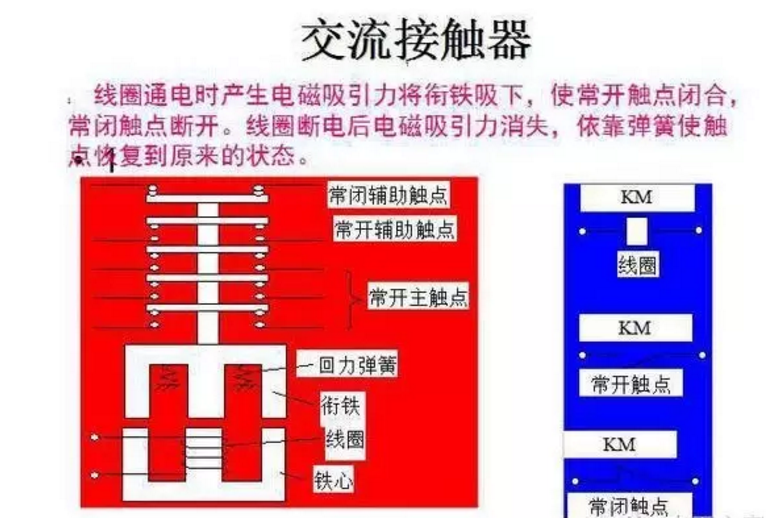

一、構成元件及接線1、控制按鈕2、接觸器3、熱繼電器4、直接起動控制5、正反轉控制交流接觸器控制電動機單方向運行線路接線口訣停、起、線圈、熱繼串，電源接入兩相間，起鈕要并動合點，

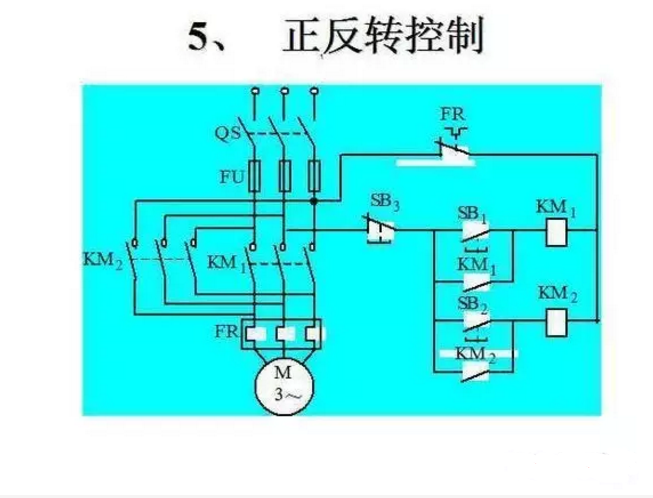

控制電動機正、反轉接線接線口訣

起鈕、線圈有兩組，正、反組件分清楚。

正轉再串反動斷，反轉則要反著做

這圖只是對應口訣，實際應用應互鎖，雙重互鎖，機械互鎖。

電氣控制線路故障分析

1、接觸器通電后不吸和的原因和萬用表查找方法

一、口訣

三相交流接觸器，通電不合讓人急；

根據現象查原因，耳聽眼觀用表計；

通電細聽無聲響，線包無電不用疑；

線包兩端測電壓，無壓在外有在里；

在內線圈已斷路，在外電路有問題；

接線松脫熔絲斷，按鈕觸點不開啟。

接觸器通電后不吸和的原因

交流接觸器最常見的故障就是按下合閘按鈕后，接觸器不動作。此時若細聽其線圈根本沒有聲響（可使用一段絕緣管或棒一端抵在線圈外面，一段貼在耳朵上測聽），則說明線圈沒通電。（“通電細聽無聲響，線包無電不用疑”）。

此時可用電壓表測量線圈兩端，如有電壓并且達到額定值左右，說明線圈內部已斷線（包括外引線部分），若無電壓，說明外電路有斷路故障應順著線路逐級進行查找，重點放在熔斷器、按鈕和各連接點處（口訣“線包兩端測電壓，無壓在外有在里”，其中“壓”指電壓，“外”和“里”指線圈外部電路和內部電路）。

2、接觸器通電后不吸和的原因和用驗電筆查找方法

三相交流接觸器，通電不合讓人急；

根據現象查原因，可以使用驗電器；

先看線包電壓值，三八、二二不同理，三八兩端都明亮，是內是外再分析，

拆開一端在檢驗，兩端都亮沒問題。

一亮一滅線圈斷，兩滅線路有問題。

在測拆下一線端，或滅或亮好推理。

三八兩端都明亮，是內是外再分析，

二二電壓三表現，都滅火線有問題。

兩端都亮零線斷，一亮一滅換新的。

3 接觸器通電后不吸和方法的原因和用驗電筆查找

1、查找接觸器按下合閘按鈕后接觸器不動作故障，如現場沒有萬用表等儀表，也可以使用驗電筆進行查找。應注意的是，380V（兩條火線連接線圈）和220V（一條火線和一條零線分別連接線圈的一個出線端），檢測的現象與故障的關系將有所不同（口訣“三八、二二不同理”）。

2、對于380V的電源的接觸器，如線圈兩端驗電筆都亮，則停電并拆下一段連線后再通電進行檢查，若此時還是兩端都亮，則說明故障發生在外電路剛被拆下的那條線路中；若兩端都不亮了，則說明故障發生在外電路沒被拆下的那條線路中；若一亮一滅，則是線圈內部斷路。

3、使用220V電源的，線圈故障查找方法同白熾燈不亮的檢查方法，口訣“一亮一滅換新的”是說：此時線圈壞了，需要換新線圈。

4、交流接觸器通電后有響聲但不能完全吸合的

原因和查找方法

線圈通電有聲響，要把電壓來測量。

電壓足夠有卡阻，斷電排除在合上。

電壓太低查線路，電源接錯也難防。

通電以后嗒嗒響，跳個不停合不上。

常見電壓不相符，包高壓低差一檔。

三八線包二二壓，時間一長線圈燙。

另有原因是虛接，時斷時續在晃蕩。

4、交流接觸器通電后有響聲但不能完全吸合的

原因和查找法方

口訣“電源接錯也難防”是指本來應將電源接380V的接了220V或更低電壓的電源?！叭恕焙汀岸狈謩e代表380V和220V?！傲碛性蚴翘摻?，時斷時續在晃蕩”是指接觸器內部或外電路中有虛接故障，造成電壓時高時低。

5、接觸器產生較大噪聲的原因和處理方法

通電運行噪聲大，叫人煩躁要檢查。

先查鐵心接觸面，如有臟污徹底擦。

薄薄涂層潤滑脂，臨時措施可用它。

再看鐵心短路環，是否斷開或掉下。

斷開設法來焊接，掉下就要裝牢它。

上述現象未發現，使用儀表測電壓。

電壓過高或過低，也會(huì )造成噪聲大。

安裝不穩或卡阻，復位彈簧彈力大。

1、電動機在運行中經常會(huì )發生有較大的噪聲，在清除鐵心接觸面上的粘結物后，若還有一定的噪聲，可在接觸面上“薄薄涂層潤滑脂”，可減少噪聲，但應注意的時，可能因此而造成粘結灰塵等雜物，要及時處理。此方法在野外或灰塵較多的場合不宜使用。

2、鐵心接觸面上的“短路環” 一般用銅質材料制造，其作用就是為了減少鐵心在交變磁場下產生的振動和燥聲，所以一旦斷裂或掉下，鐵芯就會(huì )發出明顯的噪聲。修復時，焊接或更換、重裝都要達到原來的要求。

3、鐵心的復位彈簧（或稱為“反作用彈簧”，如圖11-1和圖11-2所示），過硬或安裝不當造成彈力過大時，線圈通電產生的電磁力就會(huì )付出較多的部分用于與復位彈簧的反作用力平衡，所以減少了鐵心之間的吸合力，造成接觸不良產生振動和噪聲。應視情況更換或調整復位彈簧。

另外，對CJ12系列接觸器，當動觸點的壓力調節彈簧，因調節不當造成彈力較大時，也會(huì )造成類似復位彈簧所引起的故障。

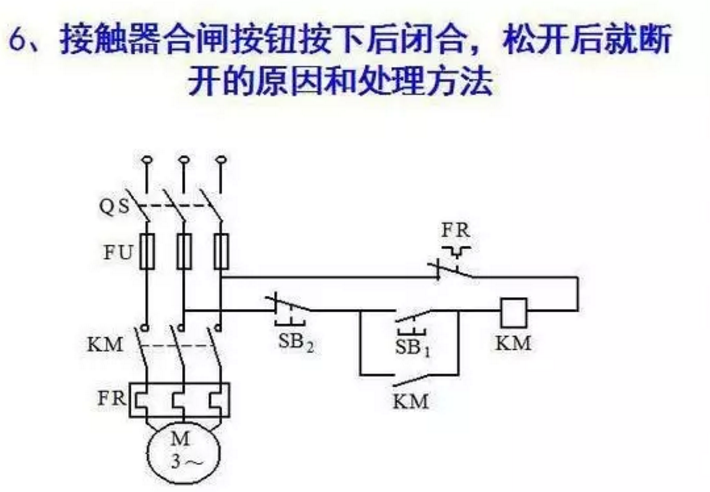

6、接觸器合閘按鈕按下后閉合，松開后就斷開的原因和處理方法

按鈕按下閘合好，手一松開它就跳；

其中原因很簡單，自保電路斷開了；

先查線路是否斷，再查觸點是否好。

對于不自鎖的按鈕開關，按下按鈕時其常開觸點閉合，松開后就斷開。為了使接觸器的線圈在按鈕松開時仍然通電閉合，就要用接觸器的一對常開輔助觸頭組成“自?！彪娐?。如果該電路出現了斷路故障，自保功能就沒有了，所以合閘按鈕松開后，接觸器線圈的電路也就斷開了。

自保電路出現斷路故障的原因有兩個方面：一個是線路斷開，經常發生在連接點處；另一個是所用的常開輔助觸點不閉合，可能是已損壞，也可能是控制其合斷的“頂桿”長度不足（長期使用后損壞或有缺陷造成）。
